Sostituzione di una cartuccia FINE

Quando si verifica un errore o si riceve un'avvertenza per inchiostro rimanente, sul display LCD verrà visualizzato il codice dell'errore per informare l'utente dell'errore. In questo stato, la stampante non può stampare o eseguire scansioni. Controllare il codice dell'errore e seguire la procedura appropriata.

Quando si utilizza la stampante, la periferia dello slot di uscita della carta potrebbe sporcarsi di inchiostro.

Prima di sostituire la cartuccia FINE, pulire la periferia dello slot di uscita della carta.

Procedura di sostituzione

Quando è necessario sostituire una cartuccia FINE, attenersi alla procedura seguente.

Guarda il filmato

Importante

  • Non toccare i contatti elettrici (A) o l'ugello della testina di stampa (B) della cartuccia FINE. Questa operazione potrebbe provocare un malfunzionamento della stampante.

  • Quando si rimuove una cartuccia FINE, sostituirla immediatamente. Non lasciare la stampante priva della cartuccia FINE.

  • Sostituirla con una nuova cartuccia FINE. L'inserimento di una cartuccia FINE usata può provocare l'ostruzione degli ugelli.

    Inoltre, se si utilizza tale cartuccia FINE, la stampante non sarà in grado di informare correttamente l'utente della necessità di sostituire la cartuccia FINE.

Nota

  • Per Windows, se l'inchiostro di una cartuccia FINE si esaurisce, è possibile continuare a stampare per un periodo di tempo limitato con la cartuccia FINE a colori o nera che contiene ancora inchiostro.

    Per informazioni su come configurare questa impostazione, vedere di seguito.

  • L'inchiostro a colori può consumarsi anche quando si stampa un documento in bianco e nero o viene impostata una stampa in bianco e nero.

    Inoltre, l'inchiostro nero e a colori delle cartucce si consuma durante le procedure di pulizia standard e accurata della testina di stampa, che possono essere necessarie per mantenere l'efficienza della stampante. Quando l'inchiostro si esaurisce, sostituire immediatamente la cartuccia FINE con una nuova.

  1. Controllare che la stampante sia accesa.

  2. Ritirare il vassoio di uscita della carta e l'estensione del vassoio di uscita.

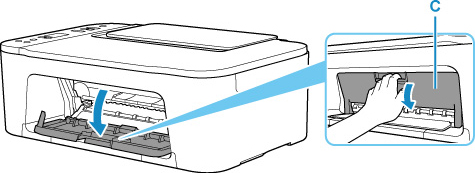

  3. Aprire il coperchio (C).

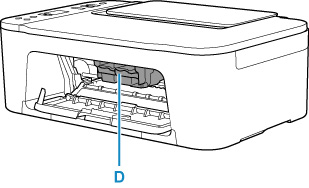

    Il supporto cartuccia FINE (D) si sposta nella posizione di sostituzione.

    Attenzione

    • Non forzare l'arresto o lo spostamento del supporto cartuccia FINE. Non toccare il supporto cartuccia FINE fino al suo completo arresto.

    Importante

    • Non toccare le parti metalliche o altri componenti all'interno della stampante.

  4. Rimuovere la cartuccia FINE vuota.

    1. Premere sulla leva di bloccaggio della cartuccia di inchiostro (E) della cartuccia FINE vuota finché non scatta in posizione.

    2. Rimuovere la cartuccia FINE (F).

  5. Preparare una cartuccia FINE nuova.

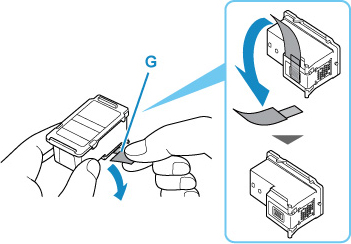

    1. Estrarre una nuova cartuccia FINE dalla relativa confezione e rimuovere con cautela il nastro protettivo (G).

    Importante

    • Non toccare i contatti elettrici o l'ugello della testina di stampa sulla cartuccia FINE. Questa operazione potrebbe provocare un malfunzionamento della stampante.

  6. Installare la cartuccia FINE.

    1. Inserire completamente la nuova cartuccia FINE nel supporto cartuccia FINE finché non tocca la parte posteriore.

      La cartuccia FINE deve essere inserita nello slot di sinistra e la cartuccia FINE nera nello slot di destra.

      Importante

      • Inserire con delicatezza la cartuccia FINE per evitare che urti i contatti elettrici del supporto cartuccia FINE.

    2. Spingere verso l'alto la leva di bloccaggio della cartuccia di inchiostro finché non scatta in posizione.

      La cartuccia FINE verrà bloccata.

    Importante

    • Controllare se la cartuccia FINE è installata correttamente.

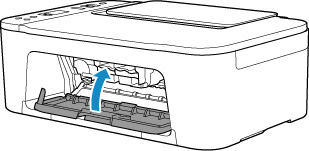

  7. Chiudere il coperchio.

    Nota

  8. Regolare la posizione della testina di stampa.

    Dopo avere sostituito la cartuccia FINE, allineare la testina di stampa.
